ユニポーラステッピングモータの細分化制御を実現するためには、マイクロステップ制御を導入する方法が一般的です。マイクロステップ制御は、ステッピングモーターを通常のステップよりも細かく制御することができる技術であり、より滑らかな運動や高い精度を実現することができます。

以下に、ユニポーラステッピングモータの細分化制御を実現するための一般的な手法を示します：

1. 専用のステッピングモータードライバ:
- マイクロステップ制御を実現するためには、専用のステッピングモータードライバが必要です。このドライバは、マイクロステップ信号を生成し、ステッピングモーターに正確な制御信号を送ることができます。


「写真の由来：Nema 23 ユニポーラステッピングモータ 1.8°90Ncm (127.5oz.in) 1A 7.4V 57x57x56mm 6 ワイヤー」

2. マイクロステップ設定:
- ドライバによって提供されるマイクロステップ設定を使用して、ステッピングモーターのステップ角を細かく分割します。一般的なステッピングモーターは1.8度のステップ角を持つことが多いですが、マイクロステップ制御を用いることでこの角度を分割できます。

3. 制御信号の生成:
- マイクロステップ制御を実現するためには、制御信号を生成する制御回路が必要です。この回路は、正確なタイミングでステップ信号を送り、ステッピングモーターを滑らかに動かすことができます。


「写真の由来：Nema 17 ユニポーラステッピングモータ 0.9°26Ncm (36.8oz.in) 0.8A 6V 42x42x39mm 6 ワイヤー」

4. マイクロコントローラーの活用:
- マイクロコントローラーを使用することで、制御信号の生成やマイクロステップ設定を柔軟に行うことができます。マイクロコントローラーを介してステッピングモータードライバを制御し、細かな動作制御を実現します。

5. 適切な設定と調整:
- マイクロステップ制御を実現するには、適切なマイクロステップ設定やドライバの設定、制御信号のタイミング調整などが必要です。これらの設定と調整を適切に行うことで、ステッピングモーターの細分化制御を実現することができます。

以上の手法を用いることで、ユニポーラステッピングモータの細分化制御を実現し、より高い精度や滑らかな運動を実現することができます。


スイッチング電源の出力電圧を調整する方法はいくつかあります。以下に一般的な方法をいくつか挙げます：

1. パルス幅変調 (PWM) 制御:
- PWM制御は、スイッチング素子（通常はトランジスタ）のオン時間を調整することで出力電圧を制御します。スイッチング素子をオン・オフさせることで、平均出力電圧を調整します。

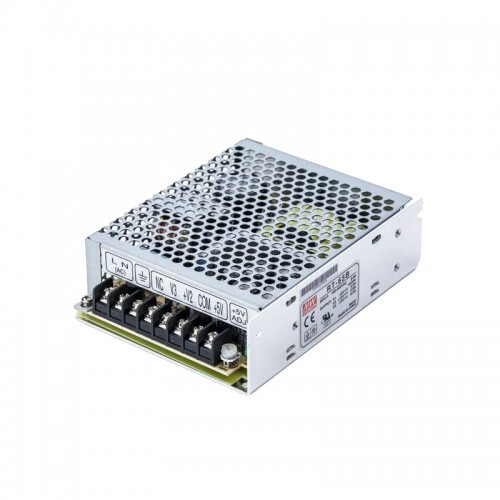

「写真の由来：RT-65B MEANWELL 64.6W 5/12/-12VDC スイッチング電源/ CNC 電源 トリプル出力」

2. 周波数変調:
- スイッチング周波数を変化させることで、出力電圧を調整する方法です。周波数が高いほど、出力電圧を安定させることができます。

3. ダット比制御:
- ダット比制御は、PWM制御に似ていますが、オン時間とオフ時間の比率を調整して出力電圧を制御します。

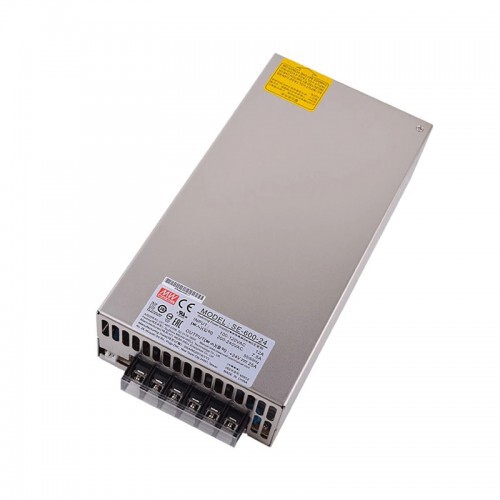

「写真の由来：SE-600-24 MEAN WELL 600W 25A 24V スイッチング電源/ CNC 電源」

4. フィードバック制御:
- フィードバック回路を使用して、出力電圧を検出し、それを基に制御回路がスイッチング素子のオン時間を調整する方法です。一般的にはオープンループやクローズドループ制御が用いられます。

5. トランスミッタとレシーバの結合:
- トランスミッタとレシーバを調整することで、スイッチング電源の出力電圧を調整する方法もあります。

これらの方法は、スイッチング電源の出力電圧を調整するために一般的に使用される手法です。選択する方法は、アプリケーションの要件や制御の難易度によって異なります。


PM型ステッピングモーターのステップ角は、一般的に以下の要素によって決まります：

1. 歯数
2. 極数

歯数
PM型ステッピングモーターのステップ角は、主に歯数によって決まります。ステッピングモーターの回転子にある歯の数がステップ角と直接関係しています。1つの電気的なパルスが印加されると、回転子が次の歯に進むことで1ステップ進むように設計されています。したがって、回転子の歯数が多いほど、1ステップの角度は小さくなります。


「写真の由来：Φ20x18.2mm PM型ステッピングモーター 18度 5.88mN.m (0.833oz.in) 0.5A 4ワイヤー」

極数
ステッピングモーターの極数もステップ角に影響を与えます。極数はステーター（定子）およびローター（回転子）の磁極数を指します。一般的に、ステッピングモーターのステップ角は極数によって決まります。ステーターとローターの磁極数が異なる場合、ステップ角は変化します。


「写真の由来：Φ42x38mm PM型ステッピングモーター ギヤ比50:1 平行軸ギアボックス付」

ステップ角は通常以下のように計算されます：

ステップ角=360/歯数×極数

PM型ステッピングモーターのステップ角は、歯数と極数の組み合わせによって決まるため、これらの要素を適切に調整することで、モーターの性能や動作を設計することが可能です。


ステッピングモータの制御には、一般的に開ループ制御と閉ループ制御の2つの方法があります。これらの制御方法の主な違いは以下の通りです：

開ループ制御:
1. 定義:
- 開ループ制御では、モーターに指令を送り、その指令に基づいてステップモーターが動作しますが、実際の位置や状態についてのフィードバックは受け取りません。

2. 特徴:
- 位置検出装置やエンコーダーなどのフィードバック機構がなく、指令に対する応答がある程度見込まれる運用条件で使用されます。

3. 利点:
- 簡潔でコストが低く、多くのアプリケーションで使用されている。


「写真の由来：Nema 23 一体型ステッピングモータ 300 Ncm(425oz.in) ドライバ付 ISD08 12-38VDC」

4. 欠点:
- 負荷変動や外乱に対して頑健でないため、精密な位置決めや速度制御が必要な場合には適していない。

閉ループ制御:
1. 定義:
- 閉ループ制御では、位置や速度などのフィードバック情報を収集し、その情報に基づいて制御を調整してモーターを制御します。

2. 特徴:
- エンコーダーやセンサーを使用して、実際の位置やステップ数を監視し、必要に応じて制御を修正します。

3. 利点:
- 外乱や負荷変動に対してロバストであり、精密な位置決めや速度制御が必要なアプリケーションに適しています。


「写真の由来：Nema 17 高温耐性ステッピング モーター 17HS19-2004S1-H 59Ncm 絶縁クラスH 180C」

4. 欠点:
- システムが複雑化し、コストがかさむ場合がある。

どちらを選ぶべきか：
- 開ループ制御は比較的簡単なアプリケーションや低コストを要求される場合に適しています。
- 閉ループ制御は、精密な位置決めや速度制御が必要なアプリケーションに適していますが、システムが複雑化し、コストがかさむ可能性があります。

ステッピングモーターの制御方法を選択する際には、目的や要件に応じて開ループ制御と閉ループ制御の違いを理解し、適切な選択を行うことが重要です。
