ブラシレスDCモータ（BLDCモータ）は、内部にブラシやコミュテータ（スリップリング）を持たず、永久磁石とコイルを使用して動作するモータです。以下にBLDCモータの構造と原理を説明します。

BLDCモータの主な構造要素は次の通りです：

固定子（ステータ）: BLDCモータの固定部であり、一般的には鉄芯と巻線（コイル）から構成されます。固定子の周囲には複数の電磁コイルが均等に配置されており、これらはステータワインドと呼ばれます。

「写真の由来：36V 4000RPM 0.11Nm 46W 2.0A Ф57x49mm ブラシレスDCモータ（BLDC）」

ロータ（回転子）: BLDCモータの回転部であり、一般的には永久磁石から構成されます。ロータは固定子の内側に配置され、固定子の周囲を回転します。ロータの永久磁石は、通常は複数の極を持っており、南極（S極）と北極（N極）が交互に配置されています。

BLDCモータの動作原理は次のようになります：

電力供給: 電力がモータに供給されると、制御回路はステータワインドに流れる電流を制御します。この制御回路は、センサや制御アルゴリズムを使用して、正確なタイミングと電流の制御を行います。

磁極の変化: 制御回路は、ステータワインドの電流を変化させることで、ステータの磁極を制御します。ステータの磁極は、ロータの磁極と反発または引き寄せの関係にあります。

「写真の由来：Ф32x17.5mm アウターロータ型ブラシレスDCモータ 24V 2760RPM 0.0253Nm 7W 0.5A」

回転: ステータの磁極とロータの磁極の相互作用により、ロータに回転力が発生します。制御回路はステータの電流を正確に制御し、磁極の変化をタイミングよく行うことで、回転方向と速度を制御します。

ホールセンサ（オプション）: 一部のBLDCモータは、内部にホールセンサと呼ばれる磁気センサを備えています。ホールセンサは、ロータの磁極の位置を検出し、制御回路にフィードバック情報を提供します。これにより、正確な制御と位置検出が可能になります。

BLDCモータは、高効率、高出力密度、長寿命などの利点を持ち、幅広い産業や応用分野で使用されています。例えば、自動車の電動パワーステアリング、ファン、ポンプ、ドローン、ロボットなど、さまざまなアプリケーションで利用されています。








スピンドルモータ（Spindle Motor）は、回転軸（スピンドル）を介して回転運動を提供するモーターです。スピンドルモータは、さまざまな産業や応用分野で使用されています。主な用途は以下の通りです：

機械加工: スピンドルモータは、工作機械や CNC マシンなどの機械加工プロセスで使用されます。これらのモーターは、切削工具や研削石などの工具を回転させ、加工対象物を切削、研削、穴あけなどの加工を行います。

「写真の由来：CNC水冷スピンドルモーター110V 2.2KW 24000RPM 400Hz ER20コレット CNCインバータ(VFD)モーター」

ディスクドライブ: ハードディスクドライブ（HDD）や光ディスクドライブ（CD/DVD/Blu-ray）などのディスクドライブは、スピンドルモータを使用してディスクを高速回転させます。スピンドルモータはディスクの回転速度を制御し、データの読み取りや書き込みを可能にします。

ファン: コンピューターや電子機器の冷却システムにおいて、スピンドルモータはファンの駆動に使用されます。ファンはモーターを回転させ、空気の流れを生み出して熱を排出します。

「写真の由来：CNCスクエアスピンドルモータ空冷 380V 2.2KW 18000RPM 300Hz ER25コレット」

インクジェットプリンター: インクジェットプリンターでは、スピンドルモータが用紙送りのメカニズムを駆動します。用紙を正確に進めるために、スピンドルモータは高速かつ正確な回転を提供します。

テープドライブ: スピンドルモータは、磁気テープドライブなどのデータストレージ装置でテープを巻き取る役割を果たします。モーターはテープの巻き上げや巻き戻しを制御し、データの読み書きを可能にします。

これらは一部の一般的な用途ですが、スピンドルモータはさまざまな産業や機器で使用され、回転運動を提供する重要な役割を果たしています。


ステッピングモーターに関連するよく出る問題には以下のようなものがあります：

●ステッピングモーターが動かない/回転しない場合、どのようなトラブルシューティングを行うべきですか？

△電源の接続を確認し、正しく接続されているか確認します。
△ステップパルス信号が正しく供給されているか確認します。
△駆動回路や制御回路の故障や配線の問題をチェックします。
△ステッピングモーターの配線が正しく接続されているか確認します。
△ステッピングモーター自体が故障している可能性も考慮し、必要に応じてモーターを交換します。

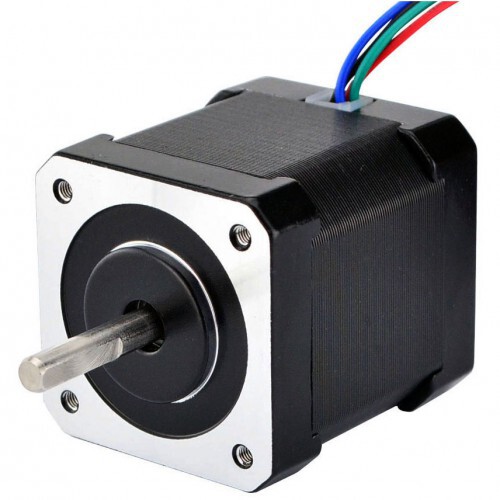

「写真の由来：Nema 17 バイポーラステッピングモータ 59Ncm (84oz.in) 2A 42x48mm 4 ワイヤー w/ 1m Cable & Connector」

●ステッピングモーターの振動や異音の問題が発生した場合、対処方法はありますか？

△ステッピングモーターの配線が正しく接続されているか確認します。
△ステッピングモーターのドライバーや制御回路の設定を調整します。
△ステッピングモーターの負荷が過剰な場合は、負荷を軽減するか、より高トルクのモーターに交換します。
△モーター軸のガタや不均衡が問題となる場合は、適切な軸受けやバランス調整を行います。

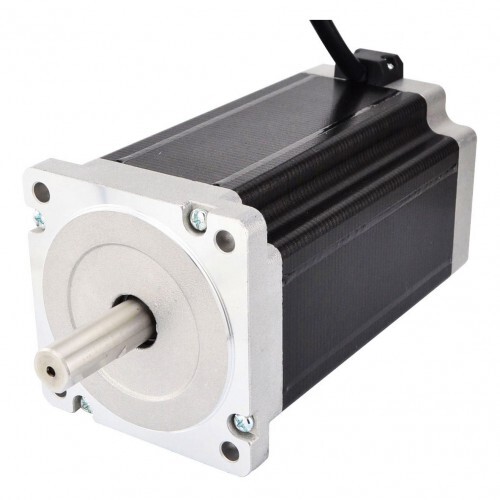

「写真の由来：Nema 34 CNC 高トルクステッパーモーター 13Nm (1841oz.in) 5A 86x86x150mm」

●ステッピングモーターの正確な位置制御ができない場合、どのような対策を取るべきですか？

△ステップパルスの周波数やパルス数を調整し、適切な制御信号を与えます。
△クローズドループ制御を導入し、フィードバックセンサーやエンコーダを使用して正確な位置検出と制御を行います。
△ステッピングモーターの分解能やギア比を適切に設定し、より細かい位置制御を可能にします。

●ステッピングモーターのトルクが不足している場合、どのように対処すべきですか？

△駆動回路や制御回路の設定を調整し、適切な電流制御を行います。
△ステッピングモーターの電流設定を最適化し、モーターが最大トルクで動作するようにします。
△より高トルクのステッピングモーターに交換することで、必要なトルク要件を満たします。
△これらは一般的な問題と対策ですが、具体的な状況やアプリケーションによって異なる場合があります。問題が発生した場合には、ステッピングモーターの仕様や製造元のマニュアルを参照することも重要です。また、専門家や製造元のサポートに相談することもおすすめです。


3Dプリンターにおいて、ステッピングモーターは主要な駆動要素として広く使用されています。以下に、ステッピングモーターのいくつかの応用例を挙げます。

プリンターヘッドの位置制御:
3Dプリンターでは、プリンターヘッドを正確に位置制御する必要があります。ステッピングモーターは、ステップモーションによって微細な位置変化を実現するため、プリンターヘッドのXYZ軸の移動に使用されます。ステッピングモーターの高い位置制御精度と再現性により、正確なモデルの作成が可能となります。

「写真の由来：Nema 16 バイポーラステッピングモーター 1.8°18Ncm (25.5oz.in) 0.65A 4.55V 39x39x34mm 4 ワイヤー」

フィラメント供給の制御:
3Dプリンターでは、フィラメント（材料）の供給を正確に制御する必要があります。ステッピングモーターは、フィラメントの押し出し機構や供給ローラーの駆動に使用されます。ステッピングモーターは一定の角度ごとに回転する特性を持ち、正確なフィラメントの供給量を制御するのに適しています。

ビルドプレートの移動:
3Dプリンターでは、ビルドプレート（印刷台）を上下に移動させる必要があります。ステッピングモーターは、ビルドプレートのZ軸の移動に使用されます。ステッピングモーターの微細なステップ運動により、ビルドプレートの高さを正確に制御できます。

「写真の由来：Nema 14 ユニポーラステッピングモーター 1.8°10Ncm (14.16oz.in) 0.4A 10V 35x35x34mm 6 ワイヤー」

プリンターヘッドのエクストルーダー制御:
3Dプリンターでは、プリンターヘッドからフィラメントを押し出すエクストルーダーを制御する必要があります。ステッピングモーターは、エクストルーダーの押し出し機構を駆動するために使用されます。ステッピングモーターの精密なステップ制御により、一定のフィラメントの押し出し量を確保することができます。

これらは一般的な応用例ですが、3Dプリンターの設計や機種によって異なる場合があります。ステッピングモーターは、その位置制御の精度と確実な停止能力により、3Dプリンターの動作の正確性と品質向上に貢献しています。
